ZV-CCTV Tester diagnostyczny sieci CCTV

IPC-9310 Plus:

Tester CCTV serii IPC-9310 Plus jest zaawansowanym urządzeniem zaprojektowanym głównie do instalacji i konserwacji kamer monitorujących sieciowych, analogowych kamer wideo oraz innego sprzętu monitoringu bezpieczeństwa .

Poniżej znajduje się podsumowanie kluczowych cech i funkcjonalności tego produktu, oparte na instrukcji:

1. Opis Produktu i Specyfikacje Techniczne

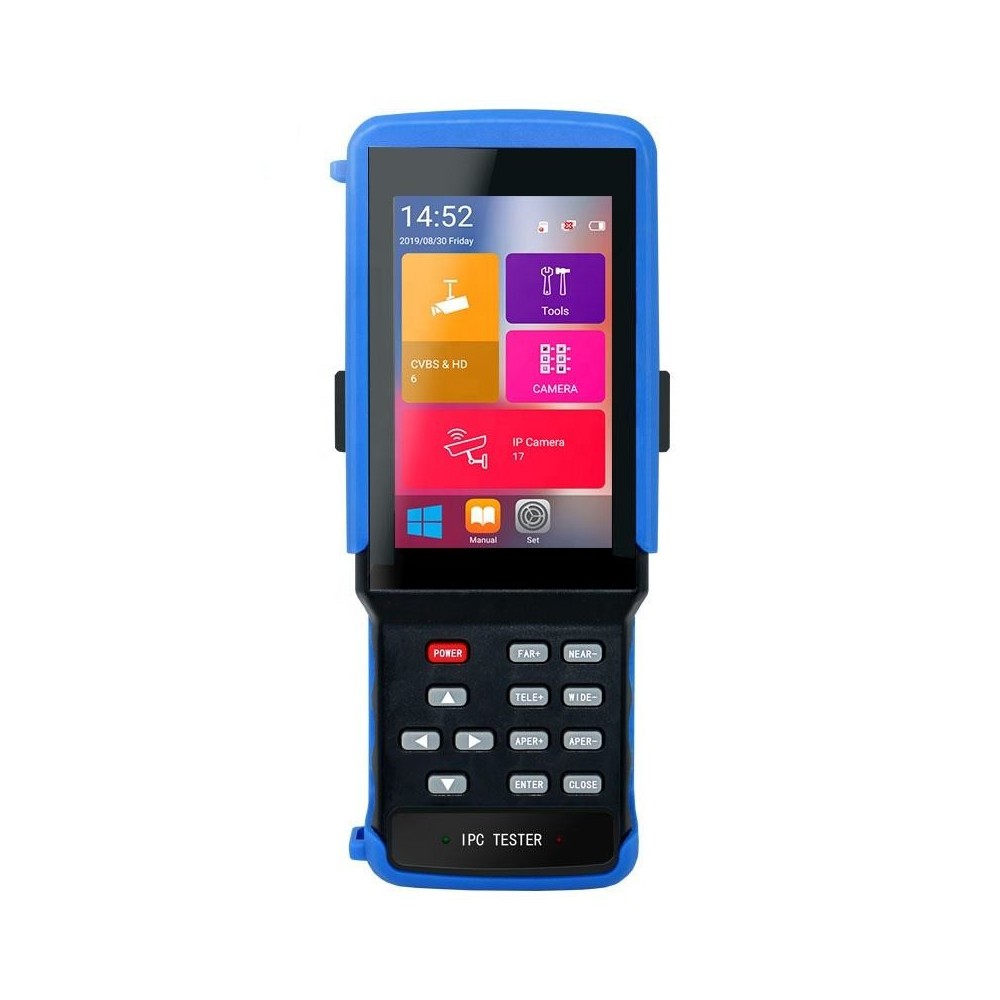

IPC-9310 Plus Series HD Video Monitor Tester

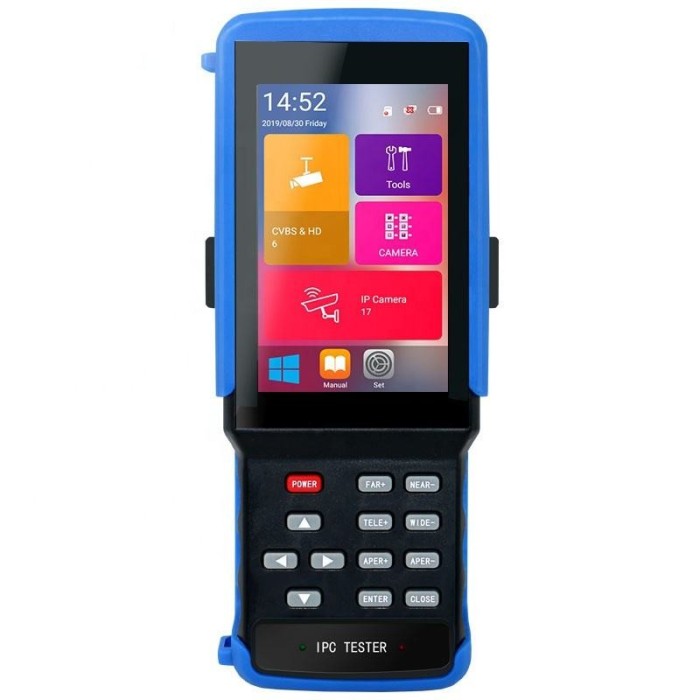

• System Operacyjny i Wyświetlacz: Instrument wykorzystuje inteligentny system operacyjny . Wyposażony jest w 4,5-calowy pojemnościowy ekran dotykowy IPS HD full view o rozdzielczości 960 × 540 .

• Łączność: Posiada adaptacyjny port Ethernet 10/100/1000M oraz wbudowany bezprzewodowy WIFI o prędkości 150M .

• Pamięć i Języki: Ma wewnętrzną pamięć SD o pojemności 8G . Obsługuje ponad 10 języków, w tym chiński uproszczony, chiński tradycyjny, angielski i rosyjski .

• Zasilanie: Posiada wbudowaną polimerową baterię litową 7.4V o pojemności 3200mAh, umożliwiającą 6–8 godzin ciągłej pracy . Ładowanie (wejście DC 12V/2A) trwa 3–4 godziny .

• Wymiary i Waga: Zewnętrzny rozmiar to 230mm × 103mm × 38mm, a waga wynosi 0,5 kg .

2. Funkcje Testowania i Narzędzia

Tester IPC-9310 Plus jest niezbędnym narzędziem dla projektów monitoringu bezpieczeństwa i projektów okablowania zintegrowanego .

Testowanie Wideo i Kamer

• Test Kamer IP: Obsługuje wyświetlanie wideo z kamer H.265 (główny strumień) z rozdzielczością do 4K . Posiada funkcję ONVIF (w tym obsługa PTZ) i jest kompatybilny z protokołami prywatnymi, wspierając niemal wszystkie marki kamer na rynku.

• Szybki ONVIF (Rapid ONVIF): Umożliwia szybkie podłączenie i oglądanie wideo z kamer IP, pod warunkiem, że kamera i instrument są w tym samym segmencie sieci i kamera obsługuje protokół ONVIF .

• Test Analogowego Wideo (CVBS): Posiada 1 kanał wejścia sygnału analogowego CVBS i wspiera adaptację formatu PAL/NTSC .

• Test Coaxial HD: Obsługuje kamery HD TVI, HD CVI oraz HD AHD o maksymalnej rozdzielczości 8MP (3840 X 2156 15P) .

• Narzędzia Specjalne dla Kamer: Zawiera narzędzia HIKVISION SADP i Dahua test tool do aktywacji wsadowej, modyfikacji adresów IP i zmian nazw użytkownika/hasła .

• Rejestracja/Odtwarzanie: Obsługuje robienie zdjęć, nagrywanie wideo (w formacie H264) i odtwarzanie nagrań ze wszystkich kamer .

Narzędzia Sieciowe i Okablowanie

• Skanowanie IP (IP-Discovery/IP address scan): Skanuje pełny segment sieci w celu wykrycia adresów IP kamer [5, 12]. Funkcja ta może działać jako router, identyfikując IP kamery nawet bez znajomości jej adresu .

• PING Tool: Służy do sprawdzania warunków sieciowych i wartości PING .

• DHCP: Usługa DHCP umożliwia automatyczne przypisywanie adresów IP kamerom skonfigurowanym do automatycznego pobierania adresu .

• NET-port Blink: Pomaga znaleźć drugi koniec kabla, powodując regularne miganie portu urządzenia sieciowego .

• Test Kabla UTP: Testuje sekwencję połączeń i stan włącz/wyłącz dowolnych 2 rdzeni kabla .

• Test Kabla Sieciowego TDR: Może mierzyć długość, tłumienie, jakość, impedancję i inne parametry kabla sieciowego .

Zasilanie i Porty Specjalne

• Wyjście Zasilania:

    ◦ Wyjście PoE 48V (standardowe, maks. 25,5W) .

    ◦ Wyjście DC 12V/3A (do zasilania kamer).

    ◦ Wyjście DC 5V/2A (przez port USB).

• Test Napięcia PSE: Wyświetla napięcie i stan obwodu urządzenia zasilającego PoE.

• Miernik Mocy Optycznej (Opcjonalny): Obsługuje 6 punktów korekcji długości fal (850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm) i służy do testowania mocy optycznej.

• Narzędzie Szeregowe RS485: Służy do wysyłania, odbierania i analizowania danych portu RS485, wykorzystywane m.in. do analizy protokołów PTZ.

3. Porty i Przyciski

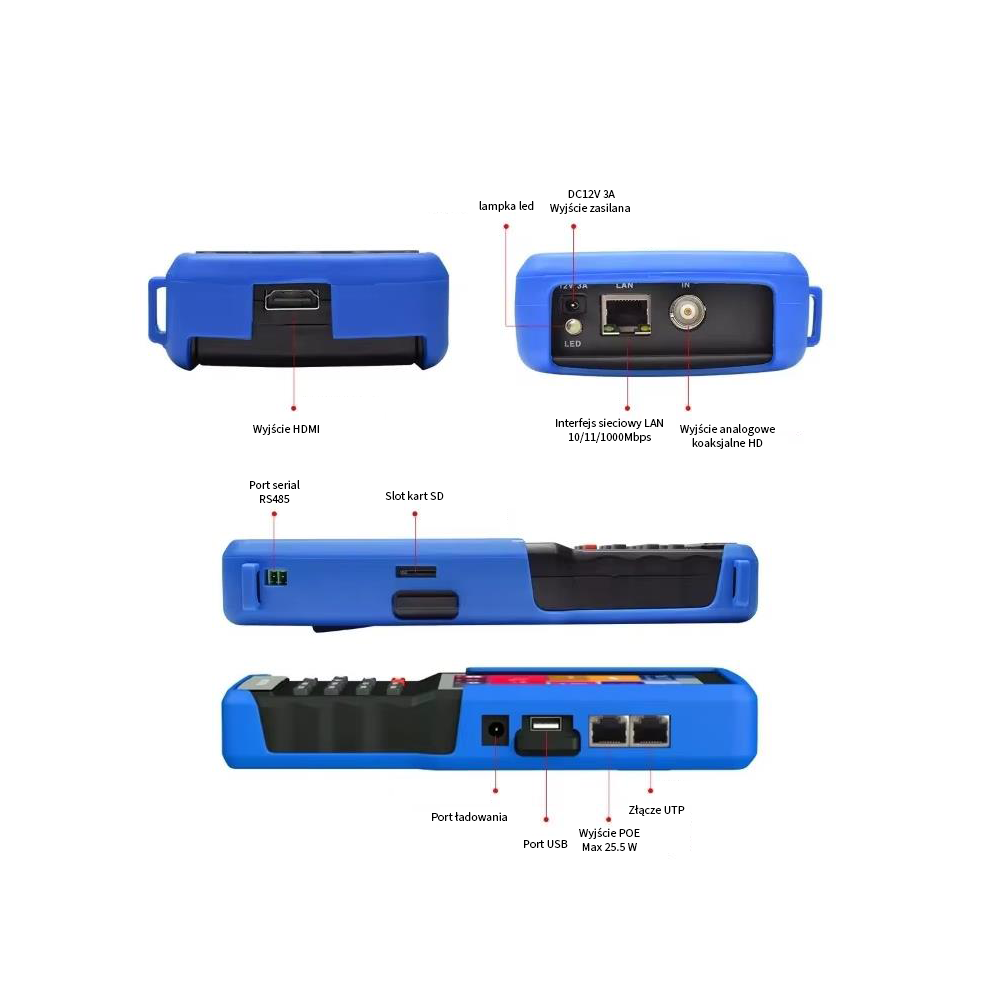

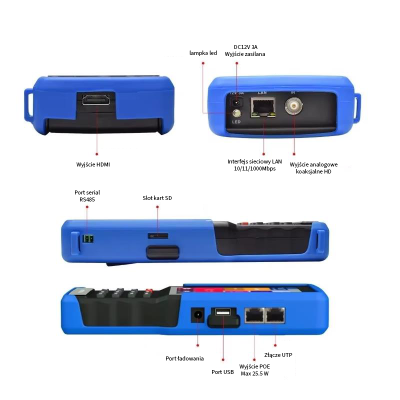

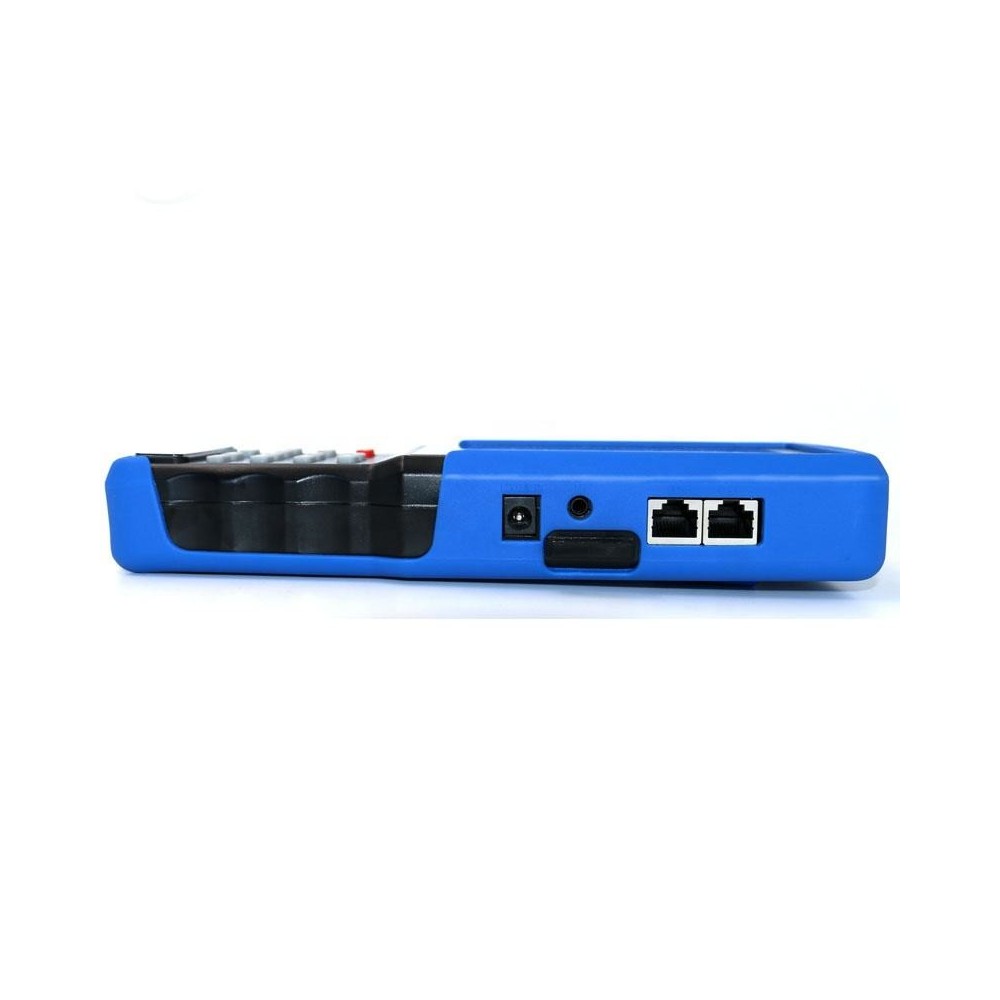

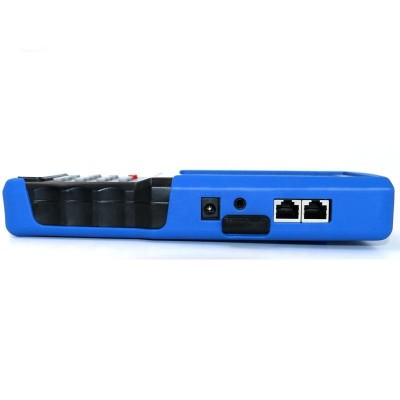

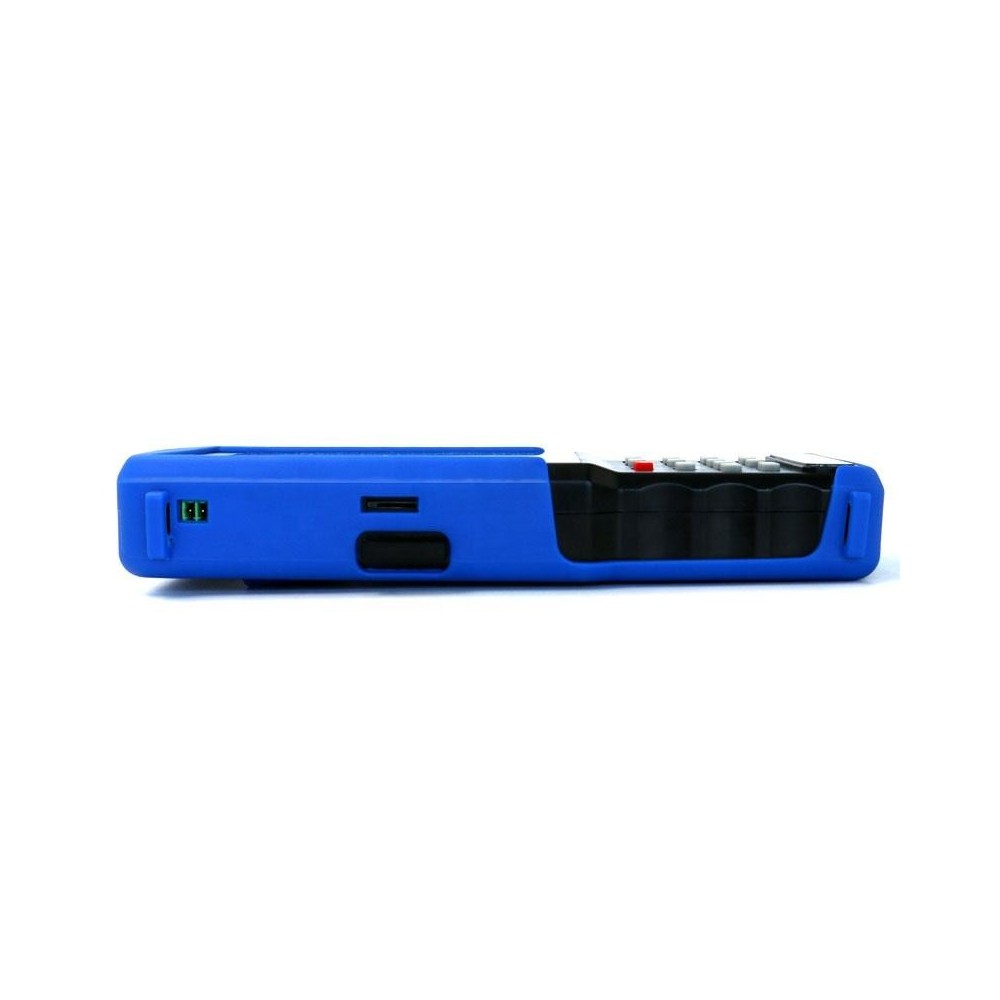

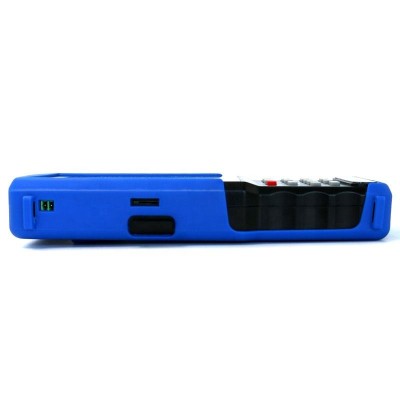

Urządzenie ma wiele portów, w tym :

• Port LAN (używany do połączeń Ethernet, kamer IPC, wyjścia zasilania POE i testowania napięcia PSE).

• Wyjście DC 12V/3A.

• Wejście Coaxial HD/Analog Video.

• Port miernika mocy optycznej (opcjonalny).

• Port Szeregowy RS485.

• Gniazdo Kart SD.

• Port Ładowania.

• Port USB (do wyjścia zasilania 5V/2A, kopiowania/transferu danych lub podłączenia myszy).

• Port PSE IN (wejście zasilania PSE i test).

• Port UTP (opcjonalny, do testu sekwencji połączeń rdzeni i śledzenia kabli).

• Wyjście HDMI HD Video.

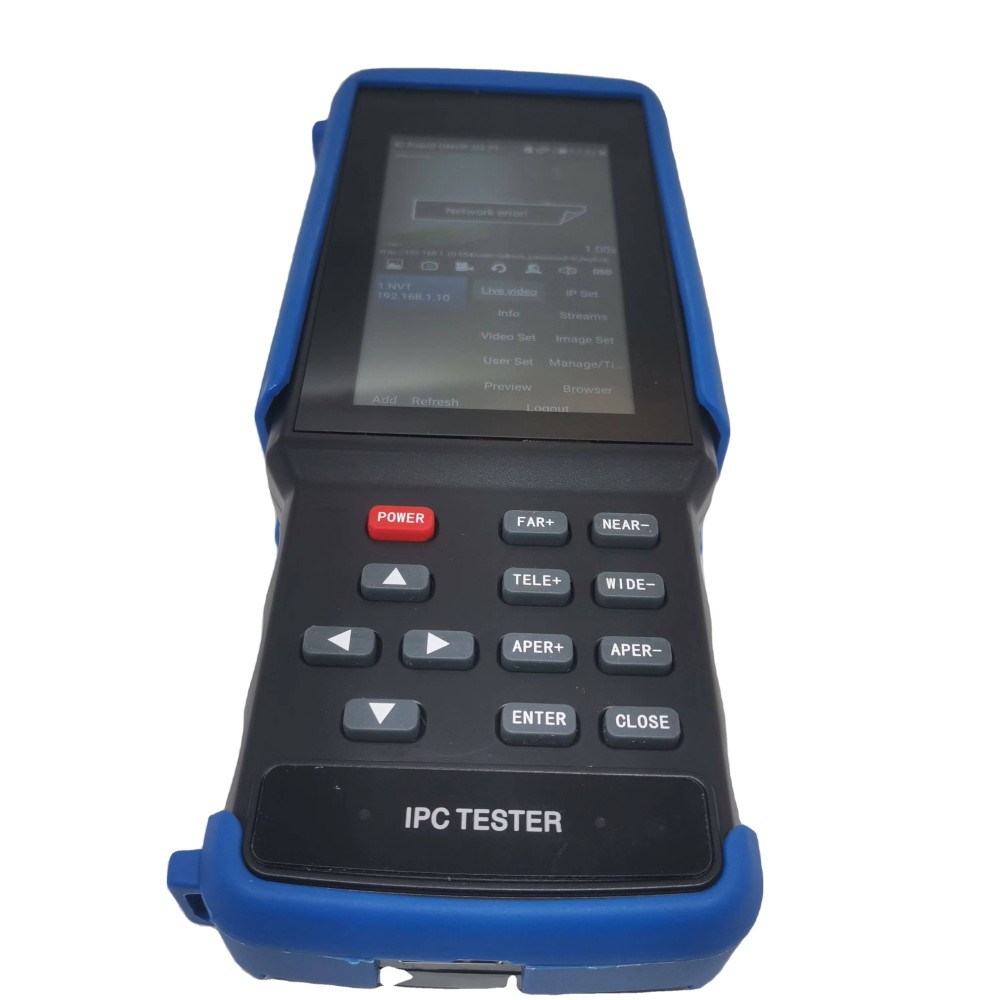

Urządzenie posiada również fizyczne przyciski funkcyjne, takie jak Power, ENTER, CLOSE oraz przyciski do sterowania PTZ, takie jak FAR+, NEAR-, TELE+, WIDE-, APER+ i APER- (który po długim naciśnięciu może służyć do szybkiego zrzutu ekranu).

Można porównać ten tester do szwajcarskiego scyzoryka dla technika CCTV, ponieważ łączy on w sobie wiele specjalistycznych narzędzi (pomiarowych, diagnostycznych, zasilających) w jednym, przenośnym urządzeniu.
